В пневматической системе предохранительные клапаны играют решающую роль в обеспечении безопасной и надежной работы всей установки. Как поставщик предохранительных клапанов, я воочию убедился в важности этих компонентов в различных отраслях промышленности. В этом блоге мы углубимся в то, как работает предохранительный клапан в пневматической системе, изучим его функции, типы и основные принципы, управляющие его работой.
Основы пневматической системы
Прежде чем мы углубимся в подробности предохранительных клапанов, давайте кратко разберемся, что такое пневматическая система. Пневматическая система использует сжатый воздух для передачи и управления энергией. Он состоит из нескольких ключевых компонентов, включая воздушный компрессор, резервуар для хранения воздуха, клапаны, приводы и трубы. Сжатый воздух генерируется воздушным компрессором и хранится в резервуаре. Клапаны используются для управления потоком и давлением воздуха, а приводы преобразуют энергию сжатого воздуха в механическое движение.
Роль предохранительного клапана в пневматической системе
Основная функция предохранительного клапана в пневматической системе — защита системы от избыточного давления. Когда давление в системе превышает заданный предел, предохранительный клапан автоматически открывается, чтобы сбросить избыточное давление. Это предотвращает повреждение компонентов системы, таких как трубы, резервуары и клапаны, а также снижает риск несчастных случаев, таких как взрывы или утечки.
Как работает предохранительный клапан
Предохранительный клапан работает по принципу равновесия сил. Он имеет подпружиненный диск, который обычно удерживается в закрытом положении силой пружины. Пружина предварительно сжимается до определенной силы, соответствующей установочному давлению клапана.
Когда давление в пневмосистеме поднимается выше заданного, сила воздействия сжатого воздуха на диск становится больше силы пружины. В результате диск поднимается со своего седла, позволяя лишнему воздуху выйти через выпускное отверстие клапана. Это продолжается до тех пор, пока давление в системе не упадет ниже заданного давления, после чего сила пружины преодолеет давление воздуха, и диск вернется в закрытое положение.
Разобьем работу предохранительного клапана на три основных этапа:
1. Нормальная работа
При нормальной работе давление в пневмосистеме ниже давления срабатывания предохранительного клапана. Сила пружины удерживает диск плотно на седле клапана, предотвращая утечку воздуха через клапан. Система работает по назначению: сжатый воздух проходит по трубам и приводит в действие различные компоненты.
2. Избыточное давление
При возникновении нештатной ситуации, например, закупорки системы или неисправности воздушного компрессора, давление в системе начинает повышаться. Как только давление достигает давления срабатывания предохранительного клапана, сила, действующая на диск сжатого воздуха, становится достаточной для преодоления силы пружины. Диск начинает подниматься, и клапан начинает открываться.
3. Сброс давления
Когда клапан открывается, избыток сжатого воздуха выбрасывается в атмосферу или в безопасную зону сброса. Это снижает давление в системе. По мере падения давления сила, действующая на диск со стороны воздуха, уменьшается. Когда давление падает ниже заданного, сила пружины прижимает диск обратно к седлу, закрывая клапан и останавливая поток воздуха.
Типы предохранительных клапанов в пневматических системах
Для пневматических систем доступно несколько типов предохранительных клапанов, каждый из которых имеет свои особенности и области применения.
Предохранительный клапан обычного типа

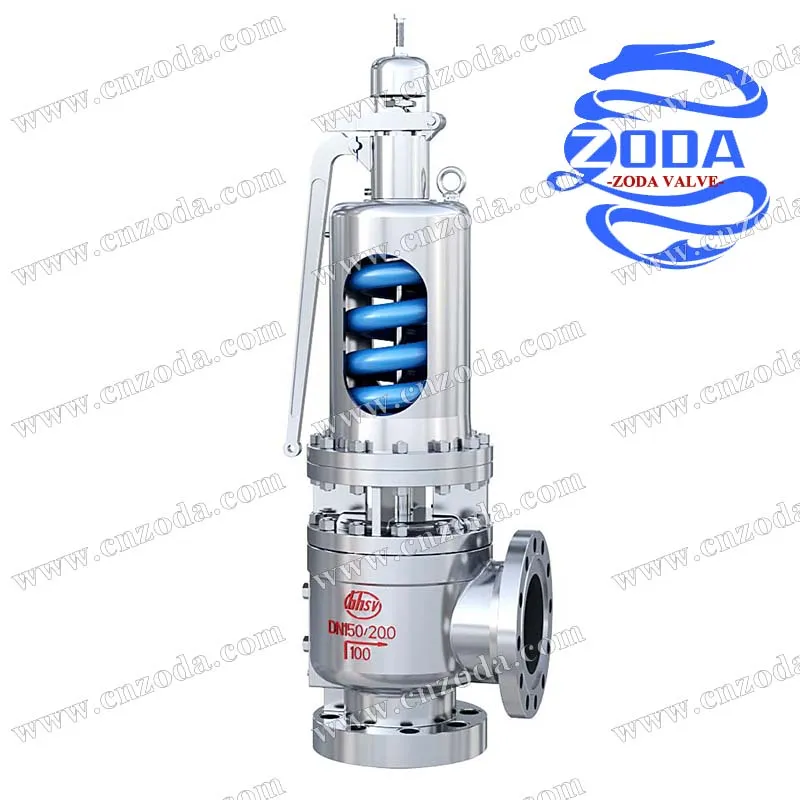

Предохранительный клапан обычного типаявляется одним из наиболее часто используемых типов. Он прост по конструкции и имеет механизм прямого действия. Давление жидкости действует непосредственно на диск, а пружина обеспечивает противодействующую силу. Этот тип клапана подходит для применений, где противодавление относительно постоянное и низкое.
Сбалансированный сильфонный предохранительный клапан малого подъема
Сбалансированный сильфонный предохранительный клапан малого подъемапредназначен для компенсации воздействия противодавления. Он использует сильфон для изоляции камеры пружины от выходного давления, гарантируя, что изменения противодавления не влияют на характеристики открытия и закрытия клапана. Клапан этого типа часто используется в системах, где противодавление может значительно меняться.
Переключающий клапан
Переключающий клапанпредставляет собой уникальный тип клапана, который может переключать поток сжатого воздуха между разными путями. В пневматической системе его можно использовать в качестве предохранительного клапана для отклонения потока воздуха в случае избыточного давления или других ненормальных условий.
Факторы, влияющие на работу предохранительных клапанов
Несколько факторов могут повлиять на работу предохранительных клапанов в пневматических системах.
Установленное давление
Давление срабатывания является критическим параметром, определяющим момент открытия предохранительного клапана. Его необходимо тщательно выбирать, исходя из расчетного давления пневмосистемы. Если заданное давление слишком велико, клапан может не открыться вовремя, чтобы предотвратить избыточное давление, а если оно слишком низкое, клапан может открыться преждевременно, что приведет к ненужному сбросу давления.
Противодавление
Противодавление – это давление, которое существует на выходе предохранительного клапана. Высокое противодавление может повлиять на характеристики открытия и закрытия клапана. В некоторых случаях это может препятствовать полному открытию клапана или вызывать вибрацию клапана (быстрое открытие и закрытие).
Характеристики жидкости
Свойства сжатого воздуха, такие как температура, влажность и наличие загрязнений, также могут влиять на работу предохранительного клапана. Например, воздух высокой температуры может привести к потере эластичности пружины, а загрязнения могут повредить седло клапана и диск, что приведет к утечке.
Техническое обслуживание и проверка предохранительных клапанов
Для обеспечения надежной работы предохранительных клапанов в пневматических системах необходимы регулярное техническое обслуживание и осмотр.
Обслуживание
Регулярное техническое обслуживание включает очистку компонентов клапана, смазку движущихся частей и проверку состояния пружины. Любые поврежденные или изношенные детали следует немедленно заменить.
Инспекция
Осмотр следует проводить через регулярные промежутки времени, чтобы проверить давление срабатывания, характеристики открытия и закрытия, а также общее состояние клапана. Это можно сделать с использованием специального испытательного оборудования, а результаты следует записать для дальнейшего использования.
Заключение
В заключение отметим, что предохранительные клапаны являются неотъемлемой частью пневматических систем. Они обеспечивают важнейший механизм безопасности, защищающий систему от избыточного давления и предотвращающий потенциальные аварии. Понимание того, как работает предохранительный клапан, различные доступные типы и факторы, влияющие на его работу, имеет важное значение для правильного проектирования, эксплуатации и обслуживания пневматических систем.
