Меня, как ведущего поставщика пилотных предохранительных клапанов, часто спрашивали о сложной работе этих жизненно важных компонентов безопасности. Часто возникает вопрос о функции диафрагмы пилотного предохранительного клапана. Чтобы полностью понять его роль, нам сначала нужно углубиться в общую работу пилотного предохранительного клапана и его значение в различных промышленных применениях.
Понимание пилотных предохранительных клапанов
Пилотные предохранительные клапаны играют решающую роль в поддержании давления в безопасных пределах в различных системах, от химических заводов до нефтеперерабатывающих заводов и водоочистных сооружений. Они предназначены для предотвращения избыточного давления путем выпуска лишней жидкости, когда давление в системе достигает заранее определенного заданного значения. Типичный пилотный предохранительный клапан состоит из главного клапана и пилотного клапана. Главный клапан отвечает за контроль потока жидкости, а пилотный клапан измеряет давление в системе и регулирует работу главного клапана.
Диафрагма — ключевой компонент
Диафрагма пилотного предохранительного клапана представляет собой гибкую мембрану, обычно изготовленную из таких материалов, как резина, эластомеры или металл, в зависимости от требований применения, таких как температура, давление и природа жидкости. Он играет многогранную роль в работе клапана.
1. Измерение давления
Одной из основных функций диафрагмы является измерение давления. В пилотном клапане пилотного предохранительного клапана диафрагма с одной стороны подвергается воздействию давления в системе. Когда давление в системе поднимается выше заданного значения, сила, действующая на диафрагму, преодолевает противодействующую силу, которая может быть силой пружины или предварительно нагруженным давлением. Этот перепад давления приводит к деформации диафрагмы.
Например, на химическом заводе, где точный контроль давления имеет решающее значение, диафрагма мгновенно реагирует даже на небольшие изменения давления. Когда давление в системе начинает увеличиваться, диафрагма начинает прогибаться. Это отклонение затем преобразуется в механическое движение, которое вызывает открытие пилотного клапана. Как только пилотный клапан открывается, он позволяет жидкости течь таким образом, что инициирует открытие основного клапана, сбрасывая избыточное давление из системы.
2. Изоляция
Диафрагма также действует как уплотнение между различными секциями клапана. Он изолирует чувствительную к давлению часть клапана от пути потока жидкости или других компонентов. Эта изоляция необходима по нескольким причинам.
Во-первых, он защищает механизм измерения давления от коррозии и загрязнения. В отраслях, где перекачиваемая жидкость является коррозионной, например, в нефтехимической промышленности, диафрагма предотвращает контакт коррозионной жидкости с чувствительными компонентами системы измерения давления. Это помогает поддерживать точность и надежность клапана в течение длительного периода.
Во-вторых, это обеспечивает целостность процесса измерения давления. Изолируя сторону измерения давления от потока жидкости, диафрагма гарантирует, что измеренное давление является истинным давлением в системе без какого-либо влияния таких факторов, как скорость жидкости или турбулентность на основном пути потока.
3. Активация
В некоторых пилотных предохранительных клапанах для приведения в действие используется диафрагма. Когда диафрагма деформируется из-за разницы давлений, она может прямо или косвенно инициировать открытие или закрытие клапана. Например, в пилотном клапане с мембранным приводом деформация диафрагмы может привести к перемещению плунжера или рычага, который, в свою очередь, открывает или закрывает небольшое отверстие. Это управление отверстием может затем привести к срабатыванию главного клапана.
Этот исполнительный механизм очень чувствителен и может обеспечить быстрое решение проблем, связанных с превышением давления. Например, в паровой системе высокого давления, где быстрое реагирование имеет решающее значение для предотвращения катастрофических отказов, система срабатывания на основе диафрагмы может гарантировать, что клапан откроется в течение миллисекунд после того, как давление превысит заданное значение.
Роль мембраны в различных типах пилотных предохранительных клапанов
Функция диафрагмы может незначительно отличаться в зависимости от типа пилотного предохранительного клапана.
Пилотные предохранительные клапаны прямого действия
В пилотных предохранительных клапанах прямого действия диафрагма играет центральную роль в начальном распознавании и реагировании. Мембрана непосредственно подвергается воздействию давления в системе, и когда давление достигает заданного значения, она перемещает шток клапана или диск, открывая клапан. Простота конструкции этих клапанов делает мембрану критически важным компонентом для точной работы.
Поршневые предохранительные клапаны с пилотным управлением
В пилотных предохранительных клапанах с поршневым приводом диафрагма по-прежнему выполняет важную функцию. Хотя основное действие осуществляется поршнем, на пилотной стадии для измерения давления часто используется диафрагма. Движение диафрагмы в ответ на изменения давления контролирует поток жидкости к поршню, который затем приводит в действие главный клапан.
Преимущества мембранных предохранительных клапанов с пилотным управлением
Использование пилотных предохранительных клапанов с диафрагмами имеет ряд преимуществ.
Высокая чувствительность
Мембранные клапаны чрезвычайно чувствительны к изменениям давления. Они могут обнаруживать даже незначительные изменения давления, что жизненно важно в приложениях, где требуется точный контроль давления. Такая чувствительность позволяет сократить время отклика, снижая риск избыточного давления.
Надежность
Благодаря относительно простой конструкции и изолирующей функции диафрагмы эти клапаны отличаются высокой надежностью. Они менее подвержены сбоям в работе, вызванным коррозией, загрязнением или механическим износом, что обеспечивает долгосрочную и безотказную работу.
Универсальность
Мембраны могут быть изготовлены из широкого спектра материалов, что делает пилотные предохранительные клапаны подходящими для самых разных применений. Будь то работа с высокотемпературными жидкостями, агрессивными химическими веществами или абразивными суспензиями, существует материал мембраны, отвечающий конкретным требованиям.
Сопутствующие товары в наших предложениях
Как поставщик пилотных предохранительных клапанов, мы также предлагаем ряд дополнительных предохранительных клапанов для удовлетворения разнообразных промышленных потребностей. НашСбалансированный сильфонный предохранительный клапан малого подъемапредназначен для применений, где требуется работа с малым подъемом и защита от противодавления. Сбалансированная конструкция сильфона обеспечивает точную регулировку давления и надежную работу в сложных условиях.

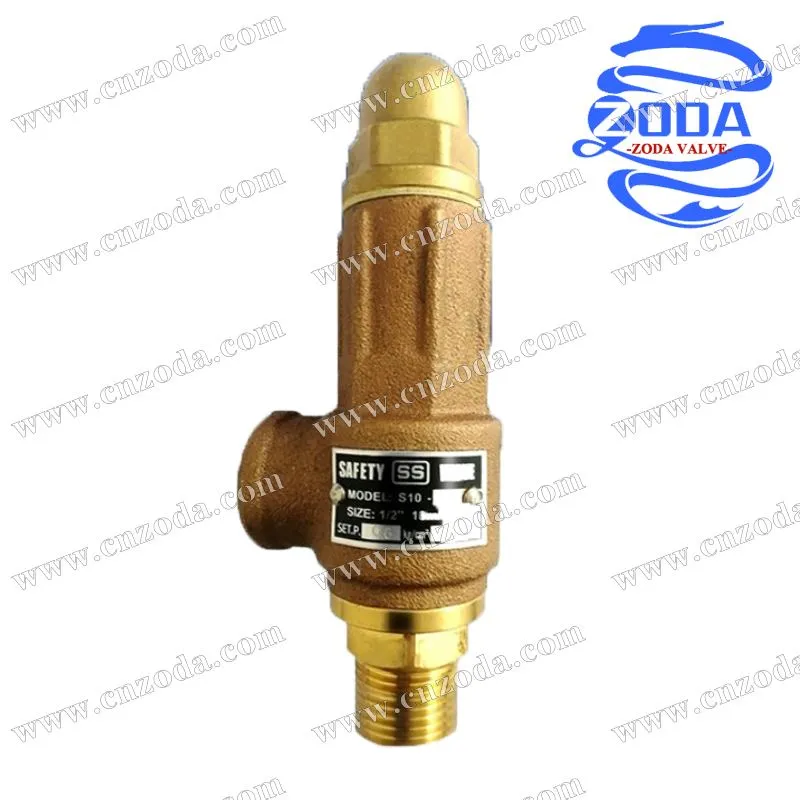

НашБронзовый предохранительный клапанИдеально подходит для применений, где важны устойчивость к коррозии и долговечность. Бронза — прочный материал, способный выдерживать суровые условия, что делает этот клапан пригодным для водяных, паровых и газовых систем.

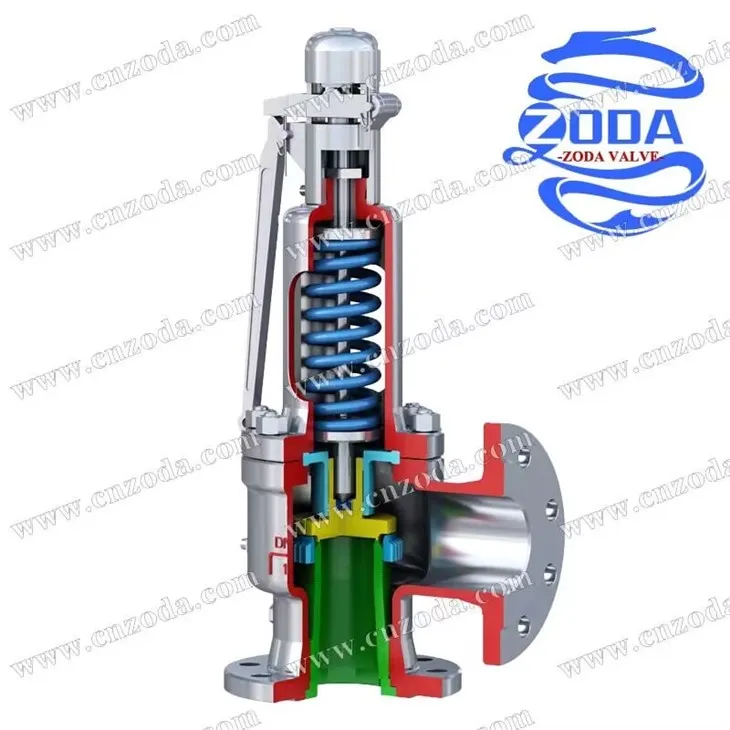

А для общих задач сброса давления нашиКлапан сброса давленияпредлагает надежное решение. Он предназначен для быстрого сброса избыточного давления и предотвращения повреждения системы, обеспечивая безопасность вашей работы.
Свяжитесь с нами, если вам нужен предохранительный клапан пилота
Если вы ищете высококачественные пилотные предохранительные клапаны или любую из наших сопутствующих предохранительных клапанов, мы приглашаем вас сотрудничать с нами. Наша команда экспертов хорошо разбирается в технических аспектах этих клапанов и может помочь вам выбрать правильное решение для вашего конкретного применения. Если вам нужен совет по материалам диафрагмы, размерам клапана или установке, мы всегда готовы вам помочь. Свяжитесь с нами сегодня, чтобы начать обсуждение ваших потребностей в закупках, и позвольте нам помочь вам найти идеальный клапан для защиты ваших систем.
Ссылки
- «Справочник по клапанам: принципы и применение», Лео К. Штробель.
- «Промышленная арматура: практическое руководство по выбору, установке и техническому обслуживанию», Крейг Л. Моррис.
