Корпус клапана и крышка пневматического мембранного регулирующего клапана изготовлены из нержавеющей стали, что обеспечивает исключительную устойчивость к коррозии и улучшенные уплотняющие свойства. Используя сжатый воздух или газ в качестве источника энергии, пневматический привод регулирует положение сердечника клапана, регулируя давление источника воздуха. Такая тщательная регулировка обеспечивает точный контроль параметров потока, давления и температуры среды. В основе регулирующего клапана лежит диафрагма, важнейший компонент с выдающимися уплотнительными свойствами и быстрым откликом, обеспечивающий тщательное и высокоточное управление.
Стандартный
Конструкция: ANSI B16.34, API 6D, ISO 5208, DIN 3356 и т. д.
Толщина стенки: ANSI B16.34, BS 1873, DIN 3356, JIS B2071.
Фланцевые концы: ANSI B16.5, API 605, BS 4504, DIN 2501, JIS B2220.
Преимущество
1.Простая структура: состоит из нескольких ключевых компонентов. Эта простота облегчает установку, обслуживание и эксплуатацию.
2. Он может адаптироваться к ситуации большой разницы давления между импортом и экспортом. Эта способность делает его подходящим для приложений, где необходимо управлять или уменьшать значительные изменения уровня стресса.
3. Надежная работа, подходит для не строгих требований к уплотнению.
4. Широко используется в нефтяной, химической, металлургической, электростанциях и других отраслях промышленности.
Принцип работы

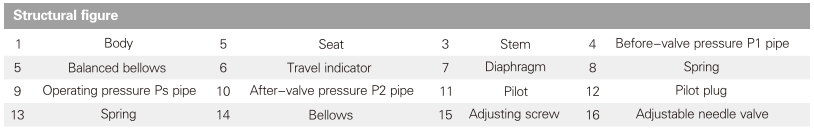

Рабочая среда проходит через клапан регулирования давления в направлении, указанном стрелкой, и передает давление переднего клапана P1 на пилот через напорную трубу. Путем настройки регулировочным винтом в точке настройки в точке настройки создается соответствующее рабочее давление Ps. пилот. Рабочая сила Ps действует на верхнюю камеру диафрагмы привода, заданное давление после клапана P2 действует на нижнюю камеру диафрагмы и соединено с портом сигнала обратной связи пилота. Когда установочное давление P2 повышается, сжатие пружины в пилоте увеличивается, заставляя плунжер пилота двигаться в направлении закрытия вниз, а Ps уменьшается. Таким образом, P2 в нижней камере диафрагмы привода увеличивается, а Ps в верхней камере диафрагмы уменьшается, заставляя плунжер регулирующего клапана двигаться в направлении закрытия, чтобы уменьшить P2 до тех пор, пока он не вернется к заданному значению. Когда P2 уменьшается, направление действия противоположно указанному выше. При настройке давления после клапана или перед клапаном на месте установите давление с помощью регулировочного винта и игольчатого клапана.
Основные размеры
